BGA导电胶在芯片修复中的应用

2024-10-21 11:17:00 125

你的电脑或者手机突然卡顿,显示屏一片死黑,心情瞬间跌入谷底。这时候大多数人会想,这是不是意味着我要花大笔钱去买新的设备或送去昂贵的专业维修中心?其实,问题可能没有那么严重,尤其是假如涉及BGA(球栅阵列)芯片损坏的话。BGA导电胶,这种特殊的“胶水”,在芯片修复领域发挥着重大作用。如果用对了技巧,你可以在家轻松解决BGA芯片干扰的烦恼,省下一大笔“修机”开销。接下来,我们就来详细探讨一下BGA导电胶在芯片修复中的应用技巧,好好利用这些“黑科技”让你的设备焕发新生。

1、什么是BGA导电胶?

BGA导电胶是一种特殊的导电物质,用于在芯片和电路板之间提供牢固的机械和电气连接。与传统的焊接方法相比,BGA导电胶具有更好的耐热性、抗震性及导电性。这种胶水主要由导电颗粒(如银或铜)和树脂组成,适用于复杂电子元件间的连接修复。简而言之,BGA导电胶相当于一种“高智商”的超级胶水,不仅能粘东西,还能导电。

2、BGA导电胶的应用场景

BGA导电胶广泛应用于各种电子设备的修复与制造中,尤其是在高密度和高性能要求的领域。例如,智能手机、平板、游戏机以及各种便携设备中都能见到它的身影。当你发现某个设备不再按预期运作,特别是当涉及到BGA芯片(如CPU、GPU)失效时,BGA导电胶便是快速修复的重要武器。它不仅适用于个人的DIY维修,也在工业生产中扮演不可或缺的角色。

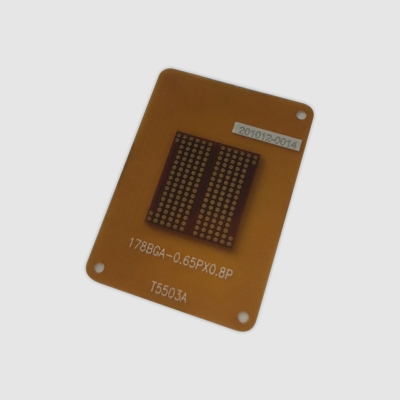

Rubber 导电胶

3、如何清理损坏的BGA芯片?

在使用BGA导电胶之前,第一步是清理损坏的BGA芯片及其周边。当你拆开设备,看到受损的芯片,需要小心翼翼地去除残留的碎片和氧化物。在这一过程中,可以使用导热风枪来加热芯片,将其轻松移除,然后用吸锡带或者吸锡泵清除焊锡残留。为了提高粘合效果,必须确保芯片和电路板接触面干净、平整。

4、如何正确选择合适的BGA导电胶?

市场上有各种不同配方和特性的BGA导电胶,因此选择合适的产品至关重要。选择时需要考虑多个因素,包括粘合强度、导电性能、使用温度、固化时间等。欣同达提供多种高质量的BGA导电胶产品,确保在各种应用场景下都有最佳表现。例如,如果你需要修复高温工作环境下的设备,选取耐高温的导电胶会更为适宜。

5、如何正确使用BGA导电胶进行修复?

使用BGA导电胶修复芯片需要一定的细致与耐心。将清理干净的芯片和电路板摆放整齐,并确保在无尘环境中操作。然后,通过精密注射器或类似工具,将适量的BGA导电胶均匀地涂抹在芯片和电路板的连接区域。接着,在适当压力下,让芯片与电路板充分结合,待胶水固化。在此过程中,需要注意温度和湿度控制,确保最佳固化效果。

6、加热对BGA导电胶的固化作用

在很多情况下,BGA导电胶需要一定的加热才能完全固化。使用常见的加热设备如热风枪、红外加热器或烤箱,均可以帮助导电胶固化。加热时间和温度应严格按照胶水的产品说明进行,避免过高或不足的温度导致胶水固化不完全或损坏芯片。通常推荐的加热温度范围在120到150摄氏度之间,时间约为5到10分钟。

7、如何检测修复的效果?

完成固化后,应进行修复效果的检测。使用万用表测量芯片的电阻,确保其导电性能良好。如果检测结果不理想,可能需要重新应用BGA导电胶或者检查芯片与电路板的结合部分是否存在问题。可以利用专业的BGA检测设备进行更为详尽的测试,确保每一个焊点都完全连接,在使用前不要急于合上设备。

8、常见的使用误区和解决方案

在实际操作中,不当使用BGA导电胶可能导致修复失败。例如,过多或过少的胶水用量,使用未固化完成的胶水,甚至是由于环境温度和湿度不适宜导致固化效果不佳。为了避免这些问题,可以事先在废旧芯片和电路板上进行一些练习,熟悉BGA导电胶的使用操作。选择信赖的品牌如欣同达,可以有效降低因产品问题带来的故障。

结论

通过本文的详细介绍,相信你对BGA导电胶在芯片修复中的应用有了全面了解。这种强大但细腻的导电胶不仅可以解决家庭设备的维修问题,还在工业应用中有着广泛的用途。欣同达始终致力于提供优质的产品和服务,帮助用户更好地使用BGA导电胶,提高维修成功率。希望你在今后的操作中能够得心应手,轻松修复各类设备问题,再也不必为了芯片损坏而头疼。
